Архитектурная графика. Инструменты, материалы, техники, методы, принципы, проектирование, чертеж, презентация

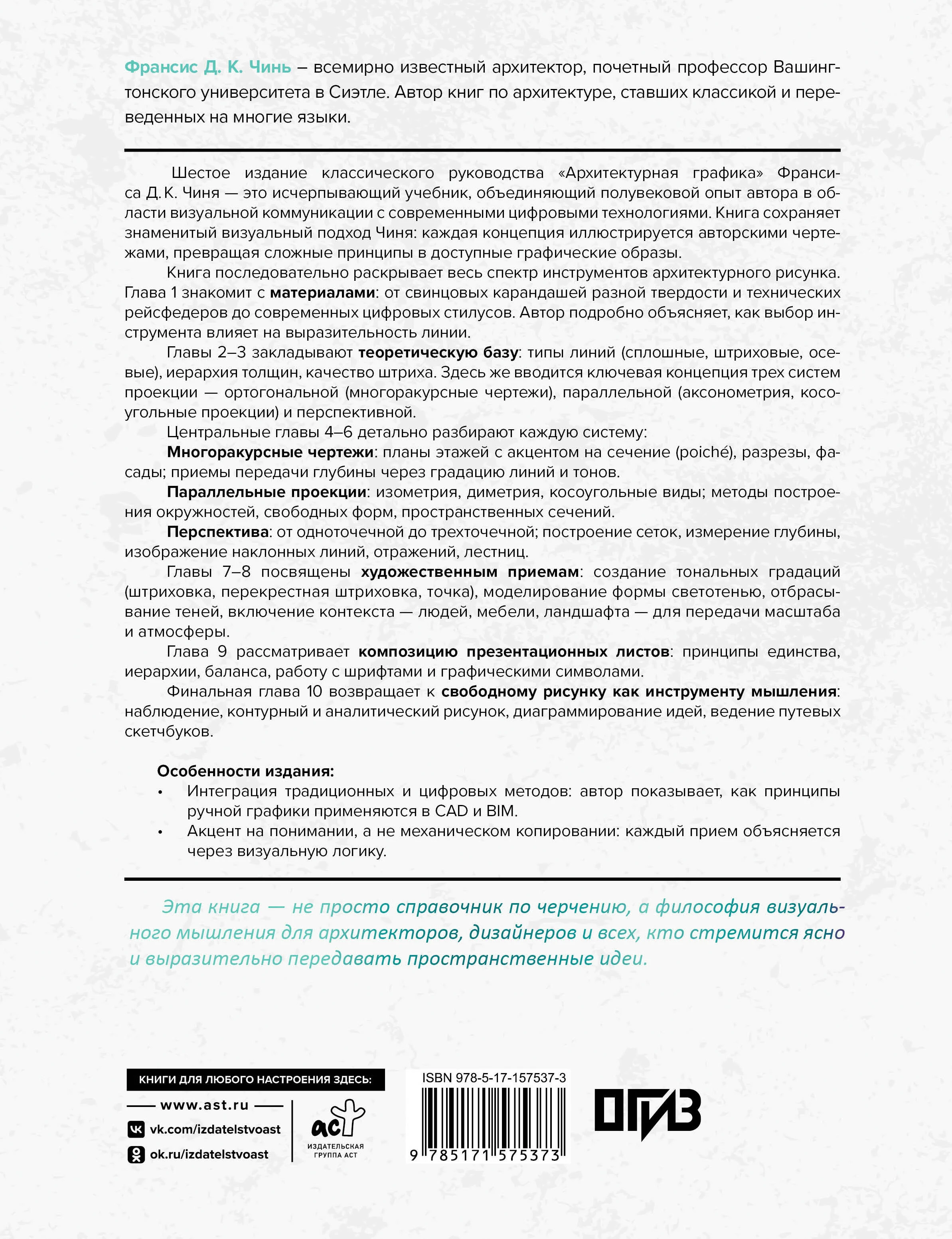

Классическое издание по архитектуре и дизайну с более чем 50-летней историей Франсис Д. К. Чинь – всемирно известный архитектор, почетный профессор Вашингтонского университета в Сиэтле. Автор книг по архитектуре, ставших классикой и переведенных на многие языки. Шестое издание классического руководства "Архитектурная графика" Франсиса Д. К. Чиня — это исчерпывающий учебник, объединяющий полувековой опыт автора в области визуальной коммуникации с современными цифровыми технологиями. Книга сохраняет знаменитый визуальный подход Чиня: каждая концепция иллюстрируется авторскими чертежами, превращая сложные принципы в доступные графические образы. Книга последовательно раскрывает весь спектр инструментов архитектурного рисунка. Глава 1 знакомит с материалами: от свинцовых карандашей разной твердости и технических рейсфедеров до современных цифровых стилусов. Автор подробно объясняет, как выбор инструмента влияет на выразительность линии. Главы 2–3 закладывают теоретическую базу: типы линий (сплошные, штриховые, осевые), иерархия толщин, качество штриха. Здесь же вводится ключевая концепция трех систем проекции — ортогональной (многоракурсные чертежи), параллельной (аксонометрия, косоугольные проекции) и перспективной. Центральные главы 4–6 детально разбирают каждую систему: Многоракурсные чертежи: планы этажей с акцентом на сечение (poiché), разрезы, фасады; приемы передачи глубины через градацию линий и тонов. Параллельные проекции: изометрия, диметрия, косоугольные виды; методы построения окружностей, свободных форм, пространственных сечений. Перспектива: от одноточечной до трехточечной; построение сеток, измерение глубины, изображение наклонных линий, отражений, лестниц. Главы 7–8 посвящены художественным приемам: создание тональных градаций (штриховка, перекрестная штриховка, точка), моделирование формы светотенью, отбрасывание теней, включение контекста — людей, мебели, ландшафта — для передачи масштаба и атмосферы. Глава 9 рассматривает композицию презентационных листов: принципы единства, иерархии, баланса, работу с шрифтами и графическими символами. Финальная глава 10 возвращает к свободному рисунку как инструменту мышления: наблюдение, контурный и аналитический рисунок, диаграммирование идей, ведение путевых скетчбуков. Особенности издания: • Интеграция традиционных и цифровых методов: автор показывает, как принципы ручной графики применяются в CAD и BIM. • Акцент на понимании, а не механическом копировании: каждый прием объясняется через визуальную логику. Эта книга — не просто справочник по черчению, а философия визуального мышления для архитекторов, дизайнеров и всех, кто стремится ясно и выразительно передавать пространственные идеи.

Автор: Чинь Франсис Д. К.
